SOFISTIKOVANÉ TRÉNINKOVÉ POMŮCKY STS-KAC

Souprava STS-KAC (Karate Agility Competition) vznikla na základě požadavků a podpory vedení Českého svazu karate z.s.

Zařízení je určeno pro zobrazování výsledků, k orientačnímu určení a indikaci času sportovních soutěží pořádaných ve vnitřních prostorách objektů sportovních hal, nebo tělocvičen.

Časování lze odstartovat pomocí bezdrátového tlačítka, klávesnice, nebo bezdrátovou infra závorou.
Časování lze zastavit pomocí bezdrátové infra závory, klávesnice, nebo bezdrátovým tlačítkem.
Jednotky SB, IR-R a IR-T jsou vybaveny podstavcem, který umožňuje nasadit jednotky na sportovní kužely, nebo námi dodávané podstavce.

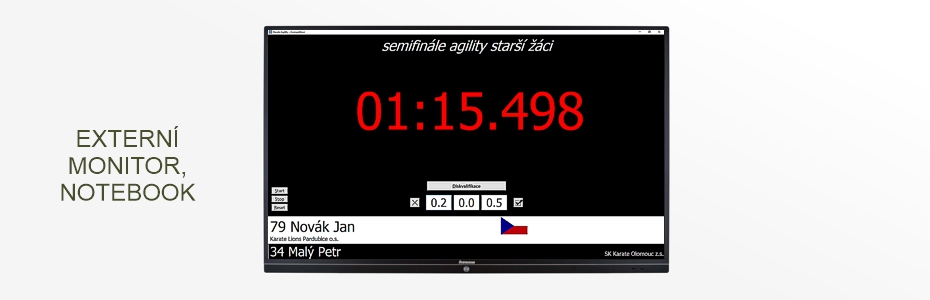

Pro zobrazení výsledků soutěže je využíván program KAC.exe spuštěný na PC s operačním systémem Windows 10.

JEDNOTKY A JEJICH POUŽITÍ
ŘÍDÍCÍ JEDNOTKA STS-KAC RJ
START/STOP TLAČÍTKO STS-KAC SB
START/STOP IR ZÁVORA STS-KAC IR-R, IR-T
PROGRAM KAC
OBSAH DODÁVKY

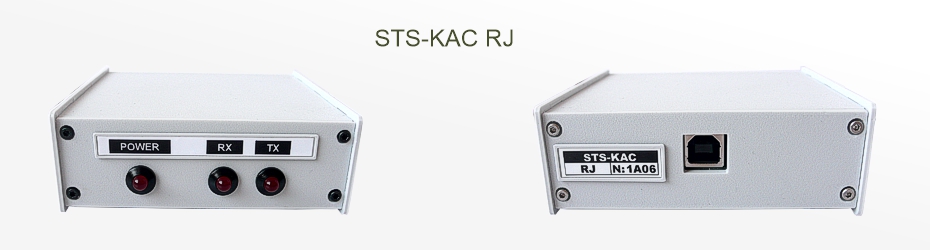

ŘÍDÍCÍ JEDNOTKA STS-KAC RJ
Řídící jednotka STS-KAC RJ je vybavená obousměrným komunikačním bezdrátovým RF transceiverem a konektorem USB pro připojení k PC.
• RJ přijímá a vysílá povely od programu KAC a bezdrátově je předává tlačítku SB, infra závoře IR-R a IR-T.
• Napájení je zajišťováno napětím 5V z USB konektoru PC.
• LED Power indikuje připojení portu USB RJ do PC.
• LED RX a TX bliká při komunikaci PC s RJ a ostatními jednotkami.
• Rozlišení vnitřního časování RJ: 0,0001s.
• Rozlišení indikovaného času: 0,01s.
• Tolerance použitého krystalu: ± 10 ppm, časová stabilita: ±3 ppm/rok.
• Kalibrováno dle: bez certifikátu (určeno k orientačnímu určení a indikaci času).

    [nahoru]

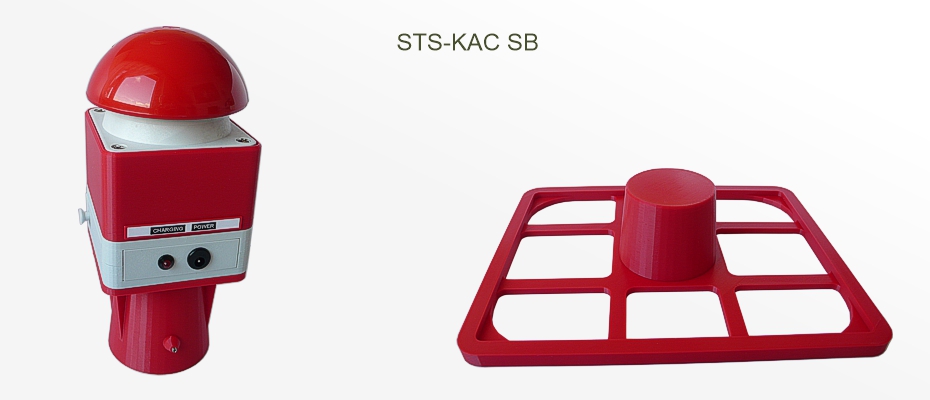

START/STOP TLAČÍTKO STS-KAC SB
START/STOP tlačítko STS-KAC SB je vybavené:
• obousměrným komunikačním bezdrátovým modulem pro přenos povelů do jednotky RJ.
• velkým spínacím START/STOP tlačítkem.
• optickou a akustickou signalizací.
• konektorem pro dobíjení akumulátorů s indikací nabíjení.
• 4ks akumulátorů AA NiMH, které zajišťují napájení jednotky.

FUNKCE SB:
Krátké stisknutí tlačítka START jednotku zapne, LED blikne a piezo sirénka pípne (jednotka je připravena k odstartování časomíry).

Další stisknutí tlačítka START/STOP:
• odstartuje časomíru (LED blikne a piezo sirénka trojitě pípne)
• SB předá jednotce RJ čas stisknutí tlačítka, stav akumulátorů a kvalitu rádiového spojení.

Dlouhé stisknutí tlačítka START/STOP rychle rozbliká LED a po uvolnění tlačítka vypne napájení jednotky SB.
V případě, že jednotka SB nekomunikuje s řídící jednotkou RJ dojde po uplynutí 30-ti minut k jejímu automatickému vypnutí.
K automatickému vypnutí dojde také při vybití akumulátorů pod napětí 3V (ochrana akumulátorů před zničením).
Stav akumulátorů zobrazuje program KAC. Připojením nabíjecího zdroje do konektoru POWER lze dobíjet akumulátory.
Nabíjení je indikováno LED CHARGING.

    [nahoru]

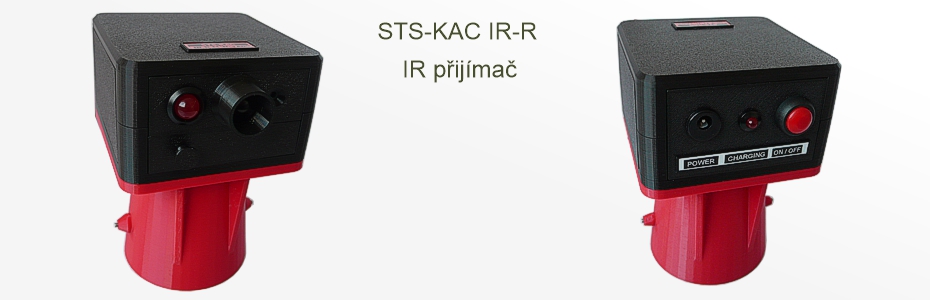

START/STOP IR ZÁVORA STS-KAC IR-R

START/STOP IR závora STS-KAC IR-R (IR přijímač)je vybavená:
• obousměrným komunikačním bezdrátovým modulem pro přenos povelů do jednotky RJ.
• IR přijímačem s čočkou.
• optickou a akustickou signalizací.
• konektorem pro dobíjení akumulátorů s indikací nabíjení.
• 4ks akumulátorů AA NiMH, které zajišťují napájení jednotky.

FUNKCE IR-R:
Krátké stisknutí tlačítka ON/OFF jednotku zapne, LED blikne a piezo sirénka pípne (jednotka přejde do nastavovacího módu).
Bez IR signálu LED rychle bliká a piezo každé 2s pípne.
Po nasměrování snímače v IR-R na IR-T vysílač, přestane LED blikat a piezo vydává bzučivý tón. Po krátkém zmáčknutí tlačítka ON/OFF LED nebliká a piezo nevydává žádný signál.

Přerušení IR paprsku soutěžícím mezi IR-R a IR-T:
• zastaví časomíru (LED blikne a piezo sirénka dvojitě pípne)
• IR-R předá jednotce RJ čas přerušení IR paprsku soutěžícím, stav akumulátorů a kvalitu rádiového spojení.

Dlouhé stisknutí tlačítka ON/OFF rychle rozbliká LED a po uvolnění tlačítka vypne napájení jednotky IR-R.
V případě, že jednotka SB nekomunikuje s řídící jednotkou RJ dojde, po uplynutí 30-ti minut k jejímu automatickému vypnutí.
K automatickému vypnutí dojde také při vybití akumulátorů pod napětí 3V (ochrana akumulátorů před zničením).
Nabíjení je indikováno LED CHARGING.

    [nahoru]

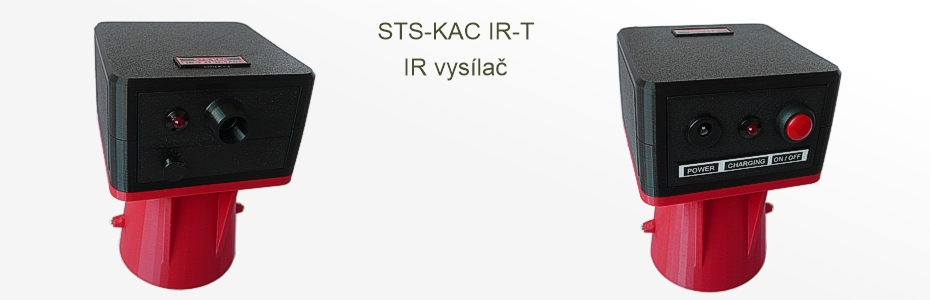

START/STOP IR ZÁVORA STS-KAC IR-T

CÍL IR závora STS-KAC IR-T (IR vysílač) je vybavená:
• obousměrným komunikačním bezdrátovým modulem pro přenos povelů do jednotky RJ.
• IR vysílačem s reflektorem.
• optickou signalizací.
• konektorem pro dobíjení akumulátorů s indikací nabíjení.
• 4ks akumulátorů AA NiMH, které zajišťují napájení jednotky.

FUNKCE IR-T:
Krátké stisknutí tlačítka ON/OFF jednotku zapne, LED blikne (jednotka přejde do provozního módu).
IR-T předá jednotce RJ stav akumulátorů a kvalitu rádiového spojení.

Dlouhé stisknutí tlačítka ON/OFF rychle rozbliká LED a po uvolnění tlačítka vypne napájení jednotky IR-T.
V případě, že jednotka SB nekomunikuje s řídící jednotkou RJ dojde, po uplynutí 30-ti minut k jejímu automatickému vypnutí.
K automatickému vypnutí dojde také při vybití akumulátorů pod napětí 3V (ochrana akumulátorů před zničením).
Nabíjení je indikováno LED CHARGING.

    [nahoru]

PROGRAM KAC

FUNKCE PROGRAMU KAC:
• zpracování a zobrazování údajů časomíry od jednotky RJ na monitorech.
• zpracování fází a názvu závodu, času závodníka (běžící – bíle, celkový – červeně).
• nastavení pro diskvalifikaci, editační pole pro trestné body (dle počtu Kata známek v nastavení).
• nastavení pro vynulování a pro potvrzení výsledku.
• nastavení pro časomíru.
• nastavení pro klaksonu, velikosti okna.
• nastavení pro server.
• nastavení pro rádiovou síť jednotek RJ, SB, IR-R, IR-T.
• automatické odesílání dat po každém závodníkovi na server.

    [nahoru]

OBSAH DODÁVKY

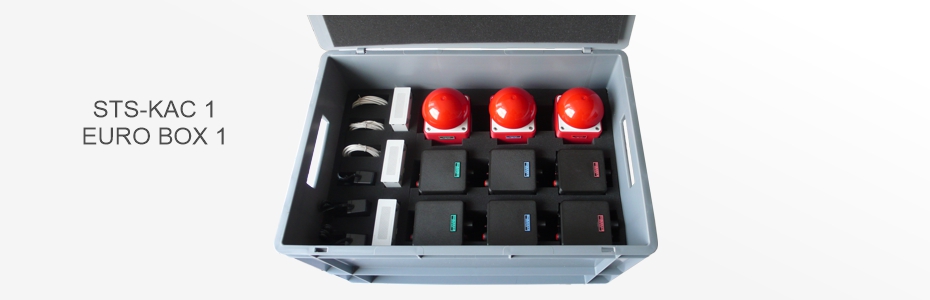

OBSAH DODÁVKY SOUPRAVY (3 sady):
• 1ks přepravní box s polyuretanovou pěnovou výstelkou
• 1ks návod k použití
• 3ks STS-KAC SB - bezdrátových tlačítek
• 3ks podstaveců pro tlačítka
• 3ks STS-KAC IR-T - vysílačů infra závory
• 3ks STS-KAC IR-R - přijímačů infra závory
• 3ks STS-KAC RJ - řídících jednotek
• 3ks zdrojů pro nabíjení akumulátorů
• 3ks propojovacích kabelů USB A 2.0 - USB B 2.0
• 12ks akumulátorů NiMH 1,2V AA (v pouzdru jednotek SB, IR-T, IR-R)
• 1ks klíče imbus HEX 2 mm
• 1ks klíče imbus HEX 1,5 mm

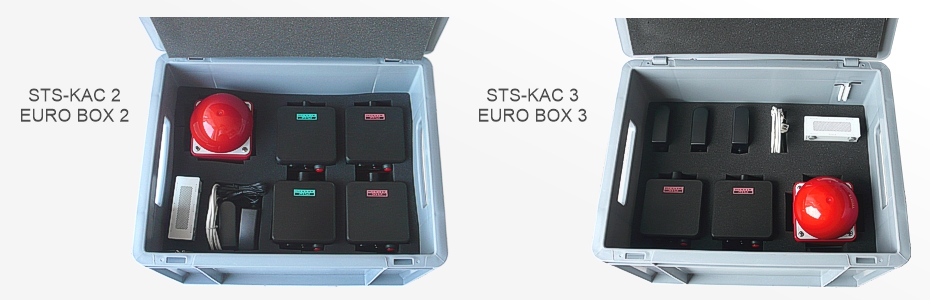

OBSAH DODÁVKY SOUPRAVY (1 sada):
• 1ks přepravní box s polyuretanovou pěnovou výstelkou
• 1ks návod k použití
• 1ks STS-KAC SB - bezdrátového tlačítka
• 1ks podstavce pro tlačítko
• 2ks STS-KAC IR-T - vysílačů infra závory
• 2ks STS-KAC IR-R - přijímačů infra závory
• 1ks STS-KAC RJ - řídící jednotky
• 5ks zdrojů pro nabíjení akumulátorů
• 1ks propojovacího kabelu USB A 2.0 - USB B 2.0
• 20ks akumulátorů NiMH 1,2V AA (v pouzdru jednotek SB, IR-T, IR-R)
• 1ks klíče imbus HEX 2 mm
• 1ks klíče imbus HEX 1,5 mm

KVALITA. Výrobky podstupují řadu testů pro zajištění vysoké spolehlivosti, životnosti a bezpečnosti.
ZÁRUKA. Na výrobek je poskytnuta záruka 24 měsíců.
SERVIS. Poskytujeme odborné poradenství, rychlý záruční i pozáruční servis.
ŽIVOTNÍ PROSTŘEDÍ. V případě, že výrobek dosloužil, odevzdejte jej sběrnému dvoru, prodejci, nebo výrobci k recyklaci.

Kontaktujte nás pro technické a obchodní informace.
Ve spolupráci s vedením Českého svazu karate z.s. Vám vypracujeme nabídku, včetně dodacích termínů.



    [nahoru]
